Maketas

Ekspozicinis stendas interaktyviam eismo valdymo sistemos atvaizdavimui.

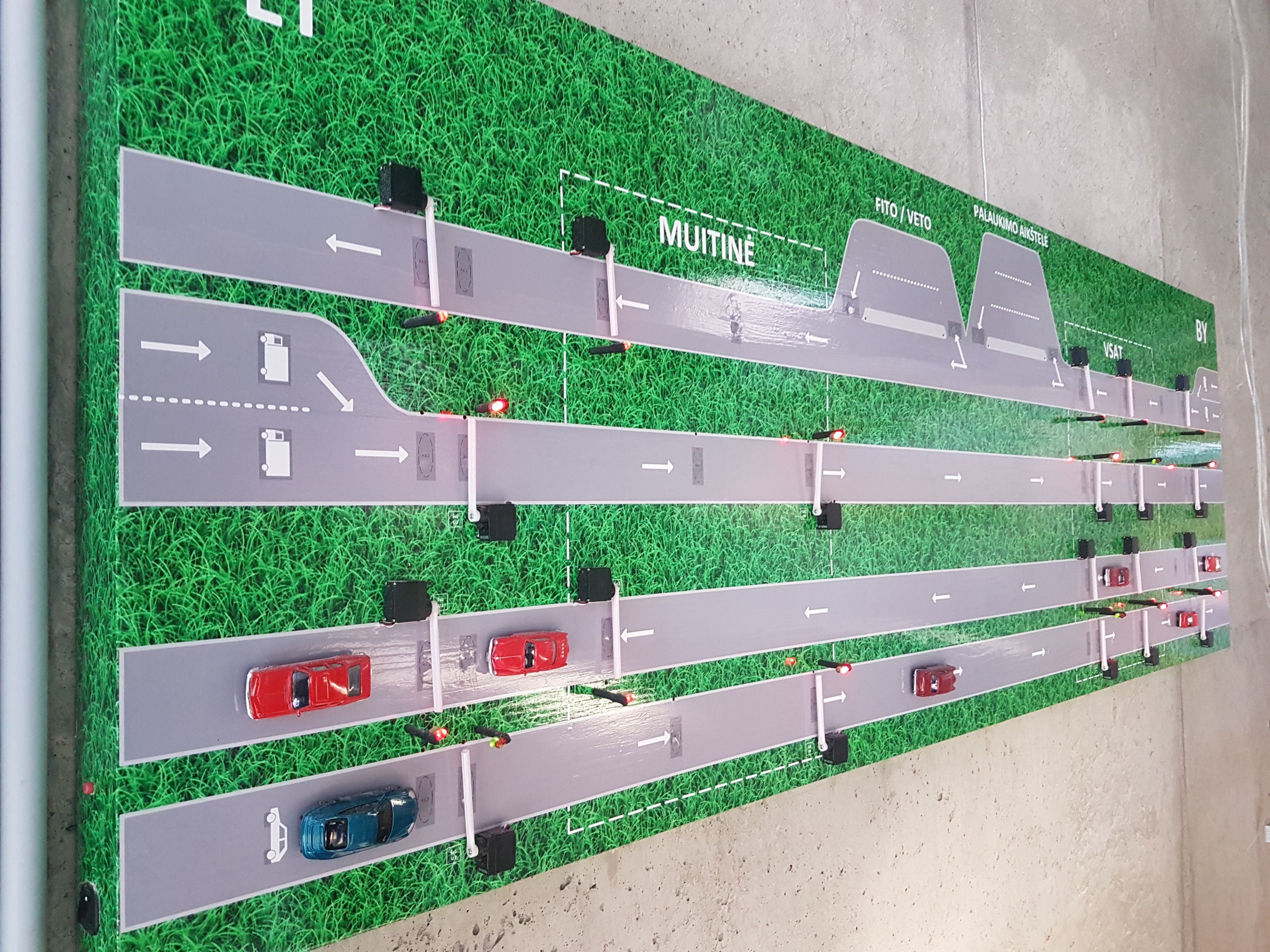

Pirmoji stendo funkcija – interaktyviai pademonstruoti transporto valdymo sistemą, kuri susideda iš numerių nuskaitymo, kelio užkardų, indukcinių kilpų, šviesoforų.

Kelio užkardas atstojo mikro servo mechanizmai, indukcines kilpas – įleidžiami magnetiniai kontaktai (herkonai) ir ant modeliukų primontuoti magnetai. Šviesoforai – šviesos diodai, skirtingu poliškumu sujungti lgiagrečiai – keičiant poliškumą įjungiamas vienas, arba kitas LED‘as. Pirmame etape naudojau 2vnt Arduino Mega – dėl didelio įėjimų ir išėjimo poreikio. Arduino buvo kaip tarpininkas tarp IP IN/OUT kontrolerio (Moxa) ir galinių taškų – šviesoforai, magnetiniai kontaktai, užkardos. Žinoma, servo mechanizmams valdyti reikia suformuoti skirtingas impulso trukmės moduliacijas. Visą logiką valdė servery užkurtas eismo valdymo softas.

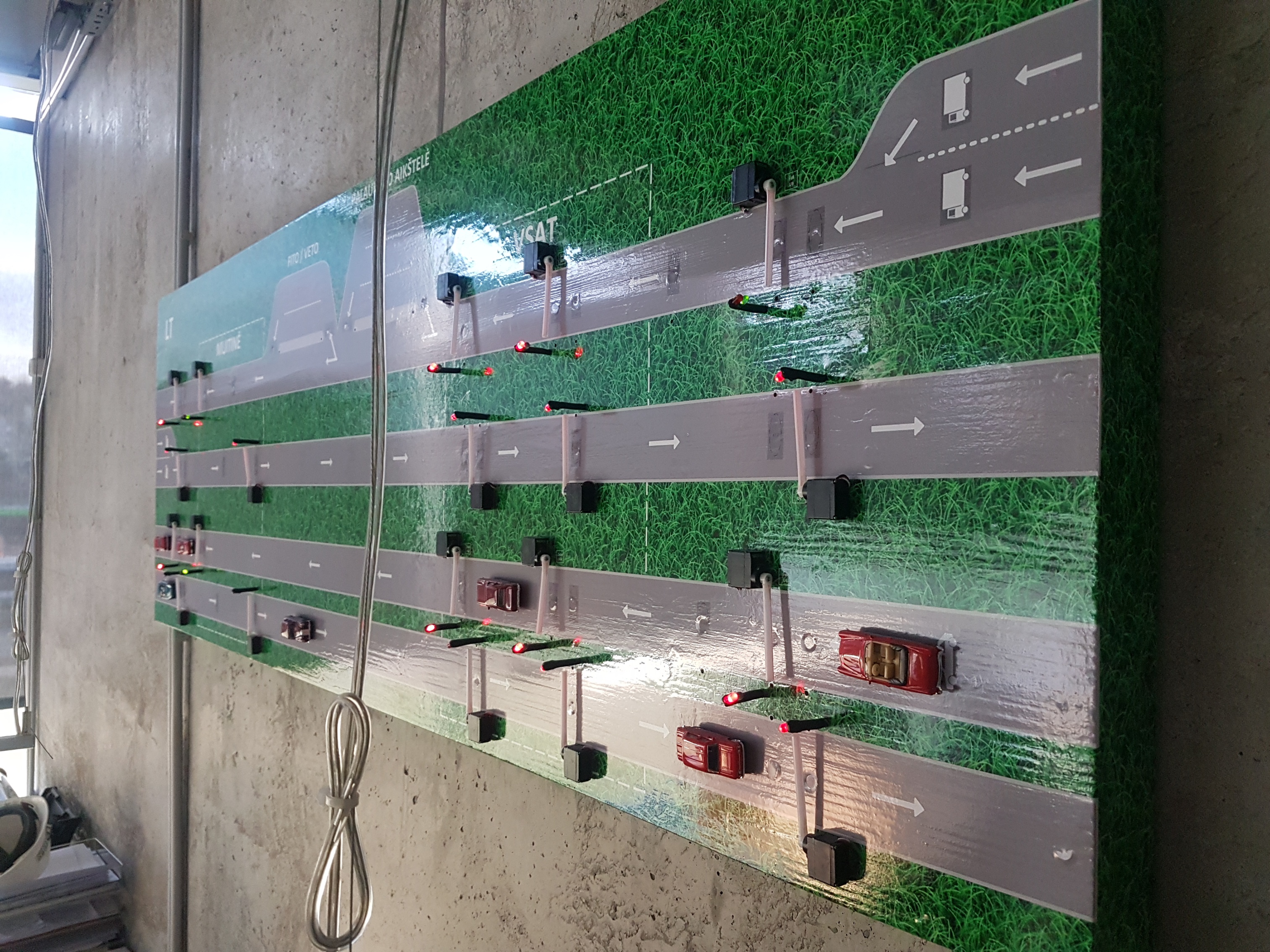

Antroji stendo funkcija – kaboti ant sienos 🙂 Na, kadangi nebereikia pilno interaktyvaus stendo funkcionalumo, palikau tik vieną Arduino, kuris įjungtas atsitiktine tvarka parenka šviesoforą ir jį perjungia. O nuspaudus Start mygtuką – yra paleidžiama seka, kurios metu iš eilės, su atsitiktiniais laiko intervalais atidaromi vieno ir kito srauto kelio užkardai, kartu įjungiant atitinkamą šviesoforo signalą.

Trololo – kartą per pusmetį gal kas ir nuspaudžia šį mygtuką.. 🙂
